Lamp

단색광원장치 (Matrix-300)

Matrix-300  단색광원시스템은 300W 제논 램프를 사용해서 고객이 원하는 단색파장의 광원을 만들어 낸다.

Matrix-300은 램프, 렌즈, 셔터, 필터휠, 광파이버로 구성되어 있으며, 셔터와 필터휠은 프로그램을 통해서 제어한다.

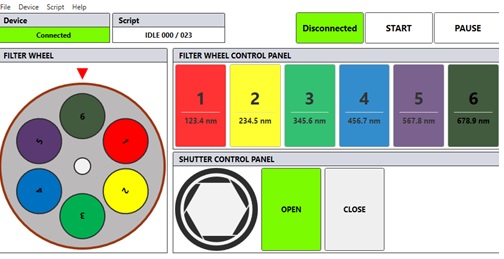

소프트웨어 (SWM-Monowave) 는 필터휠 제어판, 셔터 제어판, 프로그램 제어판으로 구성되어 있다.

필터휠 제어판은 원하는 단색광원(기본6가지)을 선택할 수 있게 한다.

셔터 제어판은 셔터를 제어해서 광원을 OPEN/CLOSE 할 수 있게 한다.

프로그램 제어판에서 고객은 필터선택, 셔터 ON/OFF 유지 시간, 반복 횟수등 다양한 실험 조건에 맞게 간단한 조작으로 Matrix-300 단색광원시스템을 제어 할 수 있다.

단색광원장치 Matrix-300은 여러 개의 모듈로 구성되어 있어, 다양한 조합으로 결합이 가능하다.

Matrix-300 은 광원모듈, 렌즈모듈, 셔터모듈, 필터휠모듈, 광파이버모듈로 구성 되어있다.

각각의 모듈은 서로 위치 교환이 가능하며, 간단히 결합, 분해가 된다.

따라서, 고객이 원하는 형태의 광원시스템으로 만들어 사용할 수 있다.

* 스펙트럼 측정은 Hot Mirror (열차단 미러), 광파이버모듈을 사용해서 측정했음

1. 광원 모듈 (XLM-300) Xe 램프 하우징과 전원공급장치로 구성된다.

램프 하우징에는 300W Xe lamp bulb를 포함하고 있으며, 전원공급장치는 순간 고전압을 발생시키는 igniter가 포함되어 있다.

광원 모듈에 렌즈, 셔터, 필터휠, 광파이버 모듈을 부착할 수 있다.

또한 열차단을 위한 열차단 미러를 옵션으로 부착 가능하다.

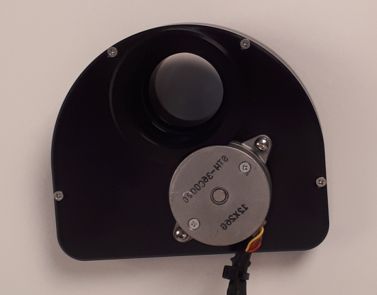

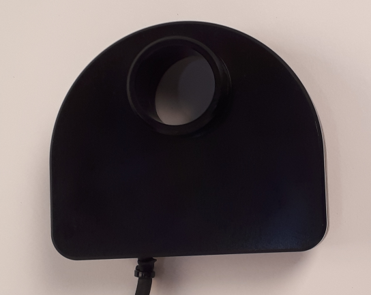

2. 셔터 모듈은 광원의 ON/OFF 하는 기능이다.  Monowave 프로그램의 셔터 제어판을 통해서 ON/OFF 시간을 제어할 수 있다.

연구자는 광원이 켜져 있는 시간(ON시간)과, 꺼져있는 시간(OFF 시간)을 독립적으로 제어한다.

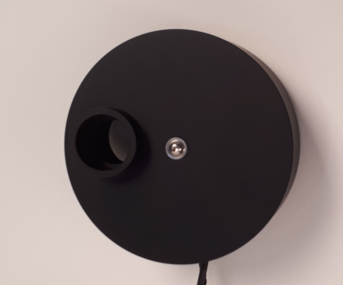

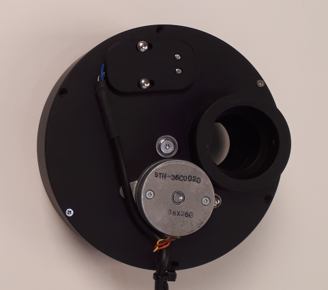

3. 필터휠 모듈 (FWM-6)에는 필터를 6개 장착 할 수 있다.  장착할 필터에 따라 최종적으로 원하는 파장의 광원을 뽑아 사용할 수 있다.

예를 들어, 375nm, 405nm, 442nm,  532nm, 635nm, 780nm 등 다양한 파장의 필터를 선택할 수 있다.

필터휠 모듈은 Monowave 프로그램으로 제어한다.

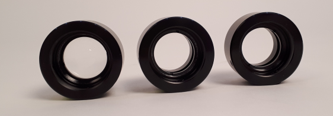

4. 렌즈 모듈에 사용되는 렌즈는 2개의 조합으로 이루어져있다.

1차 렌즈는 광원모듈의 output port에 부착되어진다.  1차 렌즈는 focusing 기능을 한다.

2차 렌즈는 셔터 모듈와 필터휠 모듈 다음에 부착되어진다. 2차 렌즈는 collimating 기능을 한다.

3차렌즈는 focusing 기능을 하며, 광파아비 모듈의 input port에 결합된다.

5. 광파이버 모듈은 core size 5mm의 광파이버를 사용하며, 광파이버의 길이는 1m 이다.

광파이버 양끝에는 렌즈가 장착되어 있다.  Input 렌즈는 focusing 기능을 하며, Output 렌즈는 collimating 기능을 한다.

광파이버 모듈은 광원을 원하는 위치에 쉽고, 편리하게 조사시키는 기능을 한다.

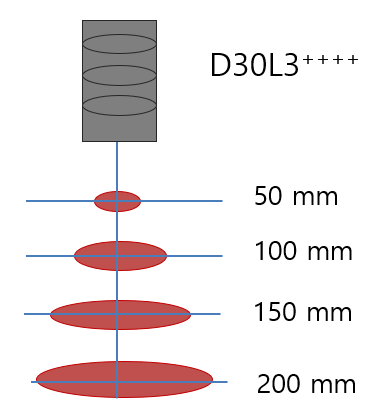

Matrix-300 단색광원 장치의 끝단인 광파이버 모듈에서 조사되는 광원의 크기와 세기를 거리에 따라 측정한 자료가 아래에 있다.

<조건: 광파이버 모듈에 렌즈 3개 사용, D30L3>

+ 측정거리는 collimating lens 끝단부터 거리이며 collimating lens 3개 부착함.  ++ 광원크기는 원의 지름입니다.  +++  세기는 250nm ~ 1050nm 까지 측정한 값입니다.  ++++  D30L3은 직경30mm 렌즈 3개 사용

<조건: 광파이버 모듈에 렌즈 2개 사용, D30L2>

D30L2은 직경30mm 렌즈 2개 사용

광파이버 모듈에 사용할 수 있는 collimating lens 조합이 아래 표에 있습니다.

조사되는 광원의 균일도는 렌즈에 따라 달라집니니다.

632nm 광량을 측정한 자료가 아래에 있다.
